Système MB-70
Un système chaleureux riche en solutions

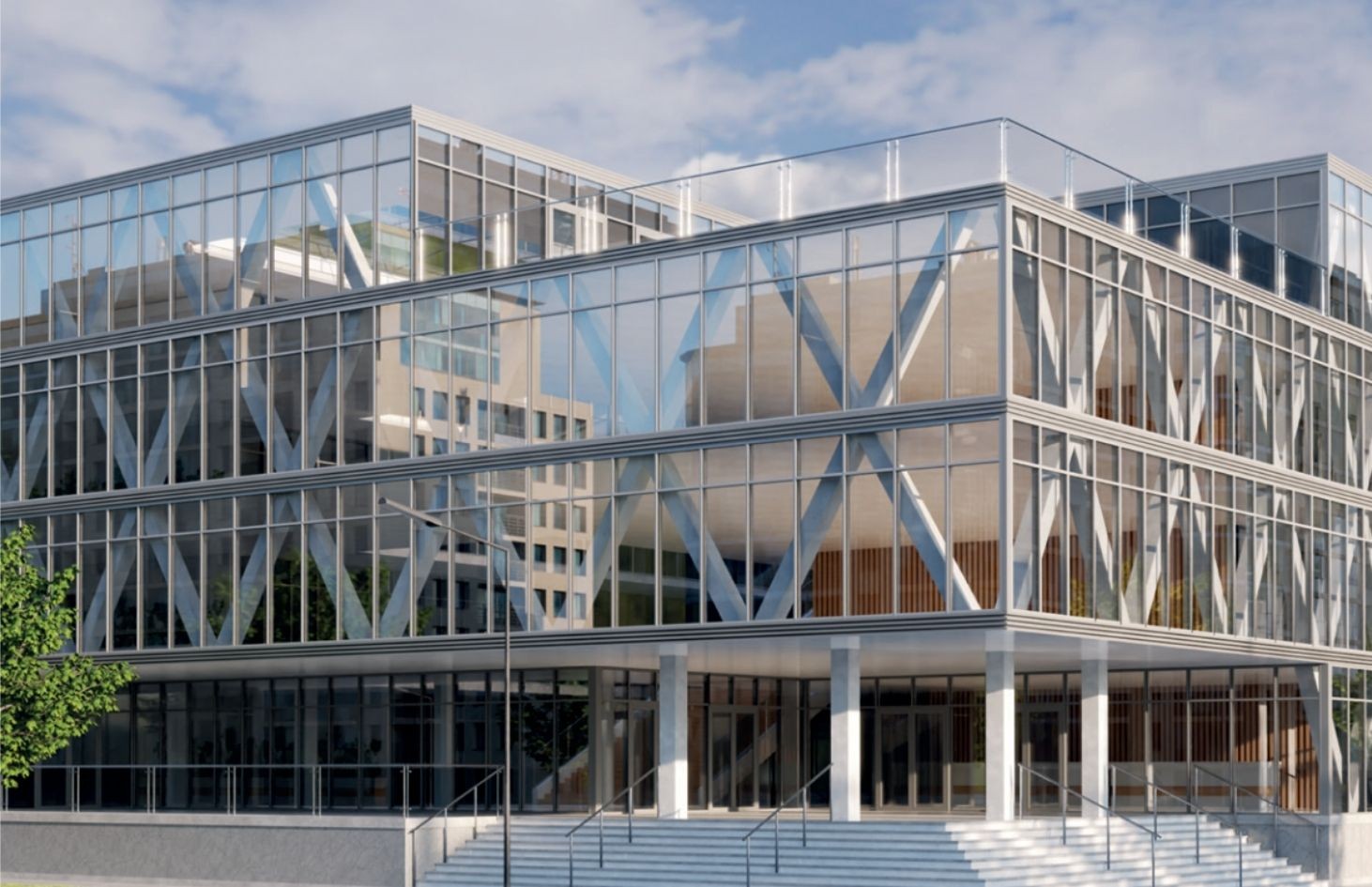

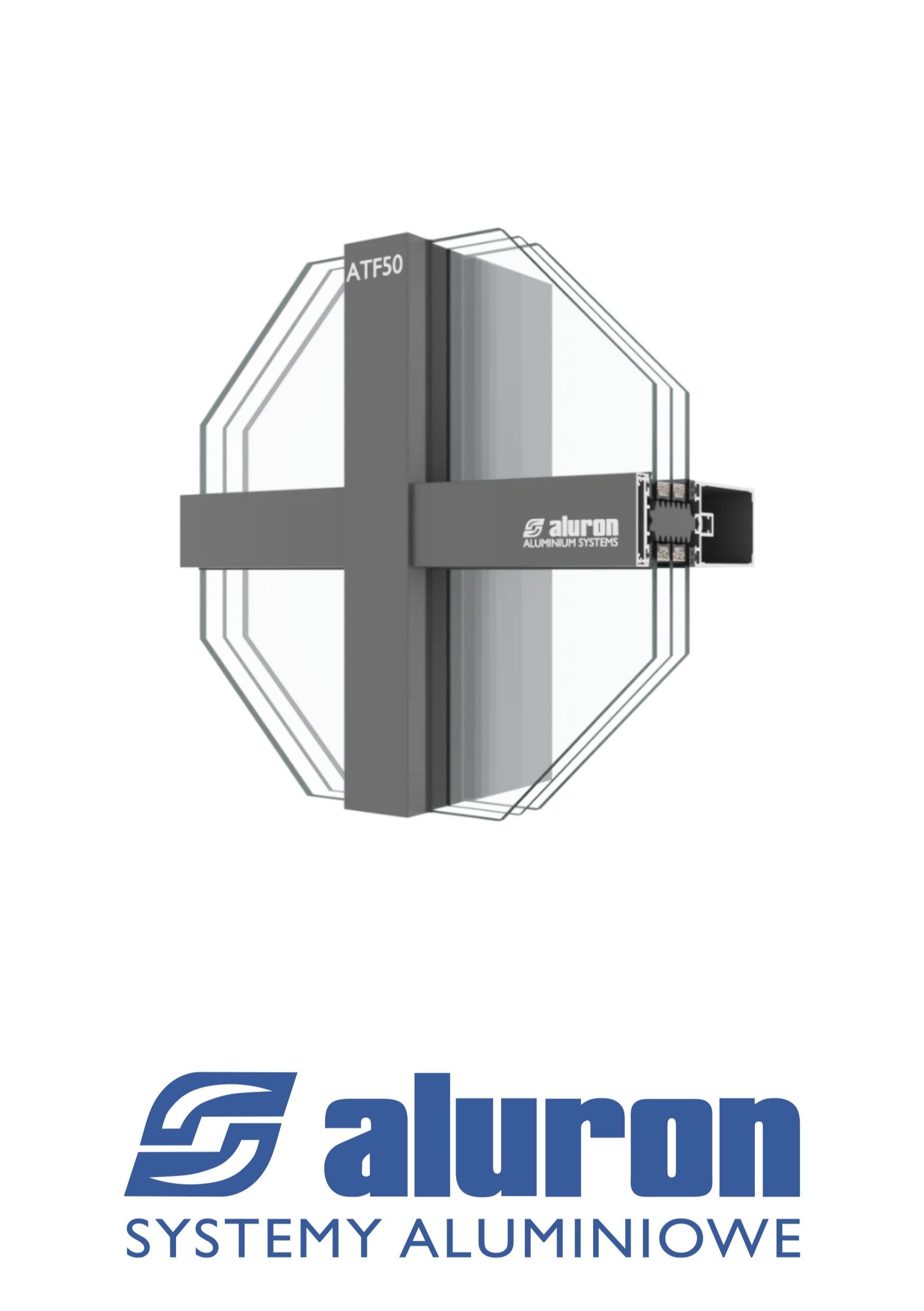

L’ATF 50 est un système de façade avancé basé sur la technologie poteau-traverse, conçu pour les bâtiments où la performance énergétique élevée et l’architecture contemporaine jouent un rôle essentiel. La conception spécifique de la zone de fixation des remplissages permet d’optimiser le tracé des isothermes, améliorant ainsi considérablement les performances d’isolation thermique de l’ensemble de la façade. Le système permet la réalisation de façades verticales classiques ainsi que de verrières et lanterneaux de toiture. Les solutions constructives mises en œuvre garantissent une excellente étanchéité à l’eau de pluie ainsi qu’une protection efficace contre les infiltrations d’air, assurant ainsi durabilité, confort et performances à long terme.
TECHNOLOGIE MONOPROFIL POTEAU–POTEAU

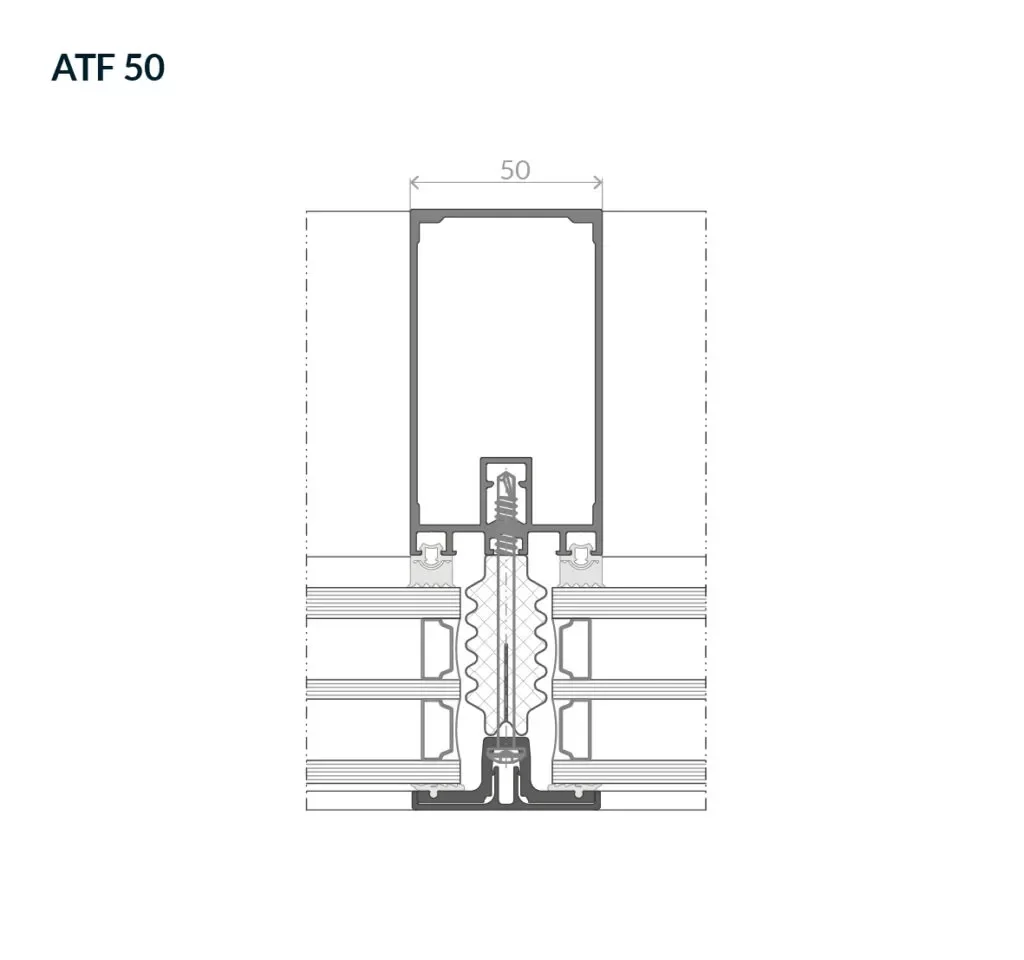

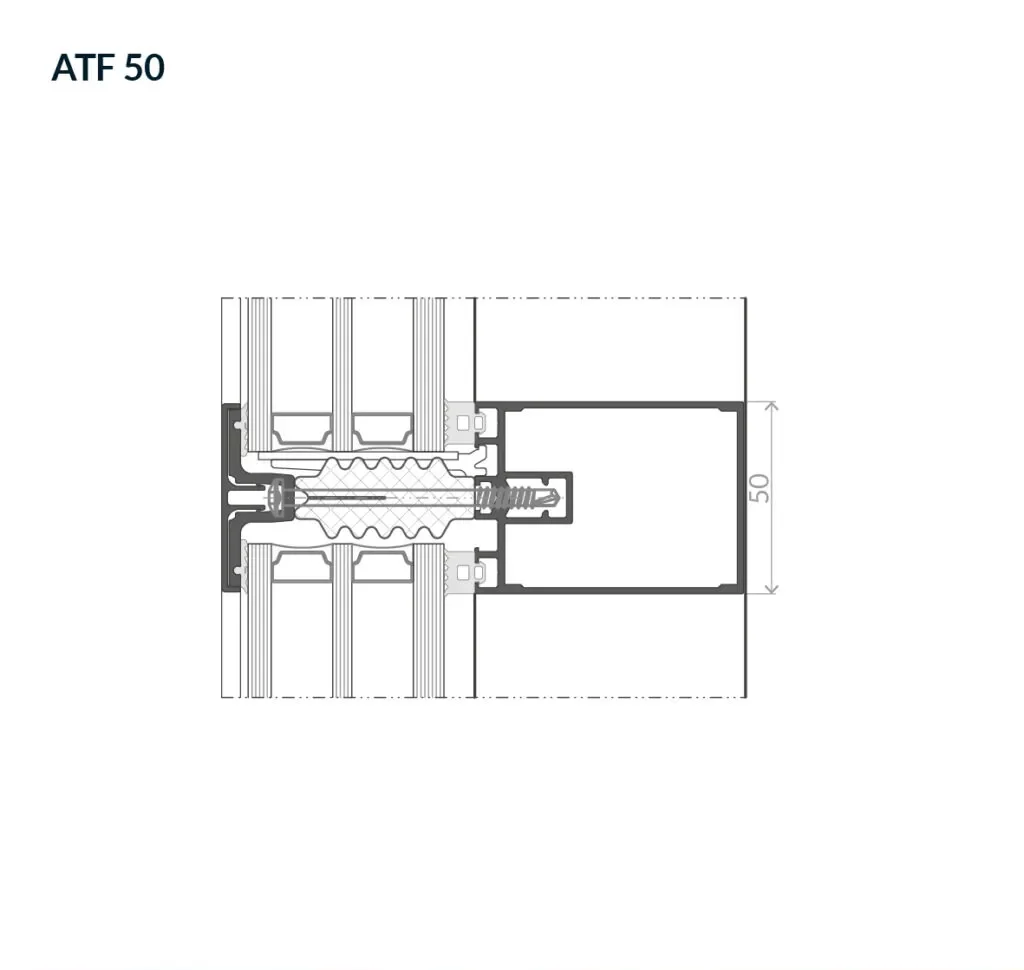

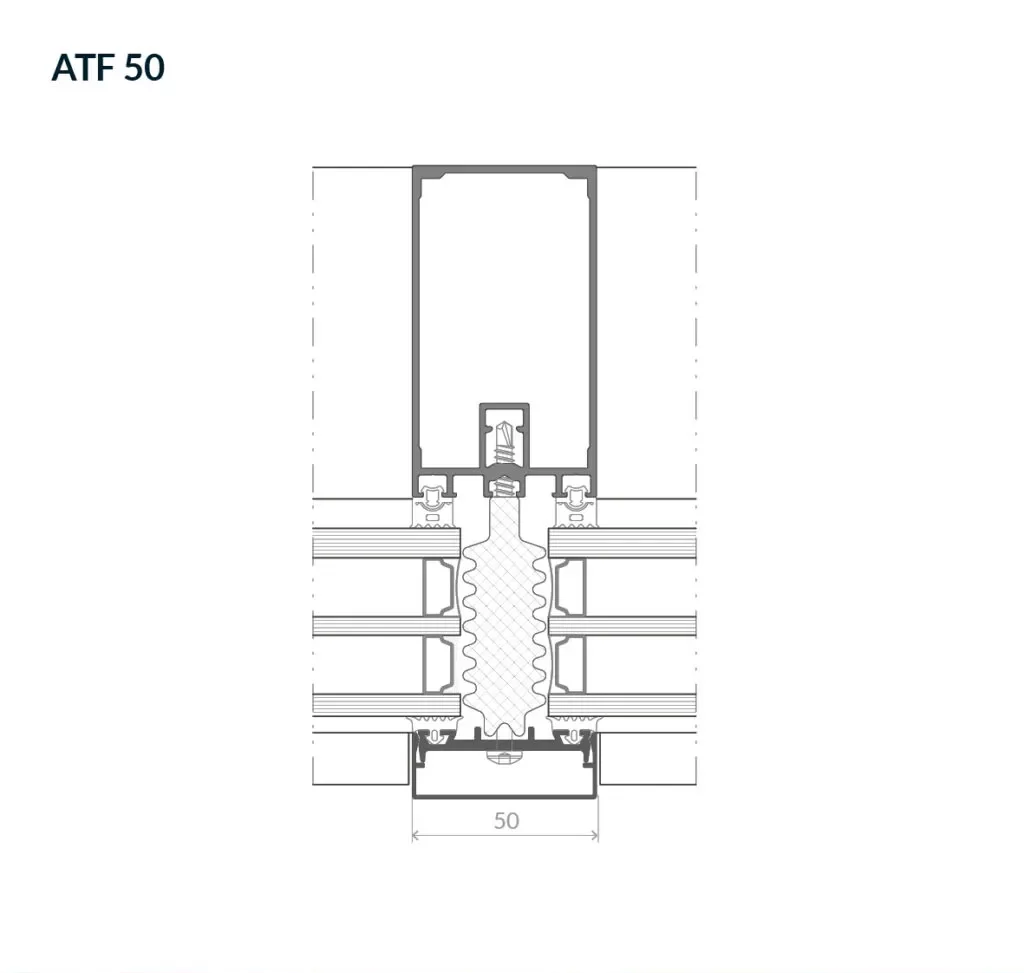

Le système ATF 50 repose sur une technologie poteau–poteau dans laquelle les poteaux et les traverses sont réalisés à partir des mêmes profilés.

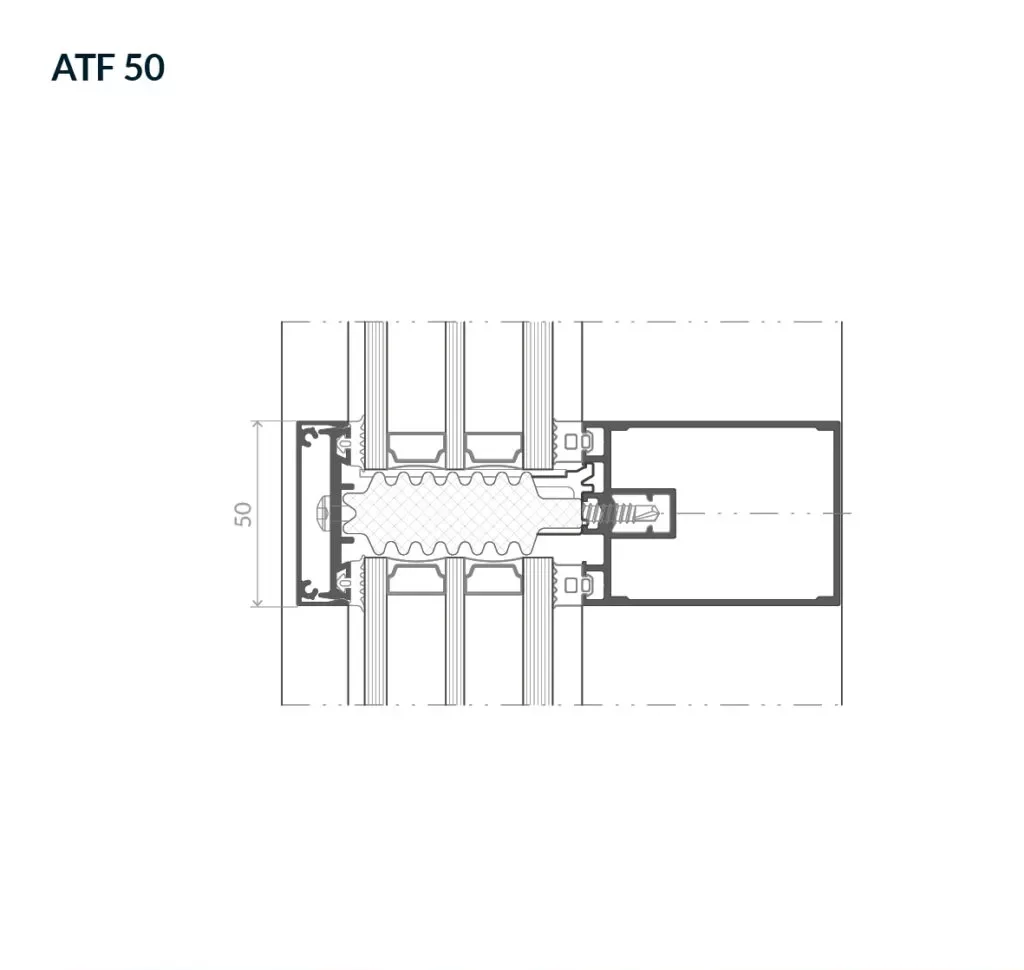

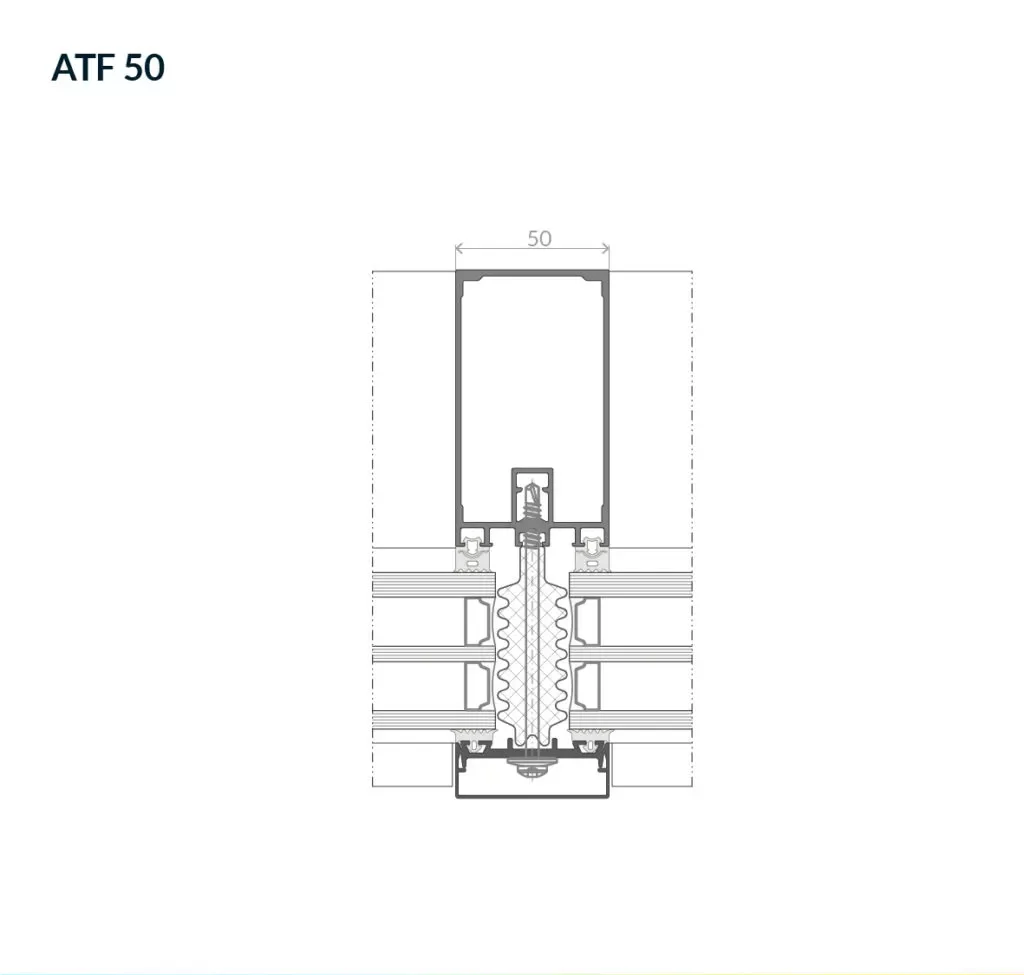

Le repositionnement du support de fixation du remplissage à l’intérieur du profilé a permis d’obtenir un tracé des isothermes plus homogène, améliorant directement le coefficient Ucw jusqu’à 20 % par rapport au système AF 50. L’ATF 50 établit ainsi une nouvelle référence pour les bâtiments dont la performance énergétique constitue une priorité.
Le système ATF 50 a été développé pour faciliter et accélérer les opérations de fabrication et de pose. Les solutions techniques retenues réduisent au minimum les opérations complexes sur chantier.
Principaux avantages :
Le système ATF 50 offre une grande liberté de conception aux architectes, tant sur le plan de la forme que des détails esthétiques.
Il permet notamment la réalisation de :
Une large gamme de capots décoratifs complète le système et permet d’adapter précisément l’apparence de la façade aux exigences architecturales de chaque projet.
|
Largeur visible des poteaux et traverses |
50 mm |
|
Profondeur des profilés poteaux |
30 mm à 330 mm |
|
Profondeur des profilés traverses |
30 mm ÷ 230 mm |
|
Épaisseur de vitrage/remplissage |
jusqu’à 64 mm |
|
Poids maximal du remplissage |
jusqu’à 700 kg |
|
Coefficient thermique du profilé U |
à partir de 0,5 W/m²K |
|
Perméabilité à l’air |
Classe AE 2400 Pa |
|
Étanchéité à l’eau |
Classe RE 2400 Pa |
|
Résistance à la charge du vent |
2400 Pa |

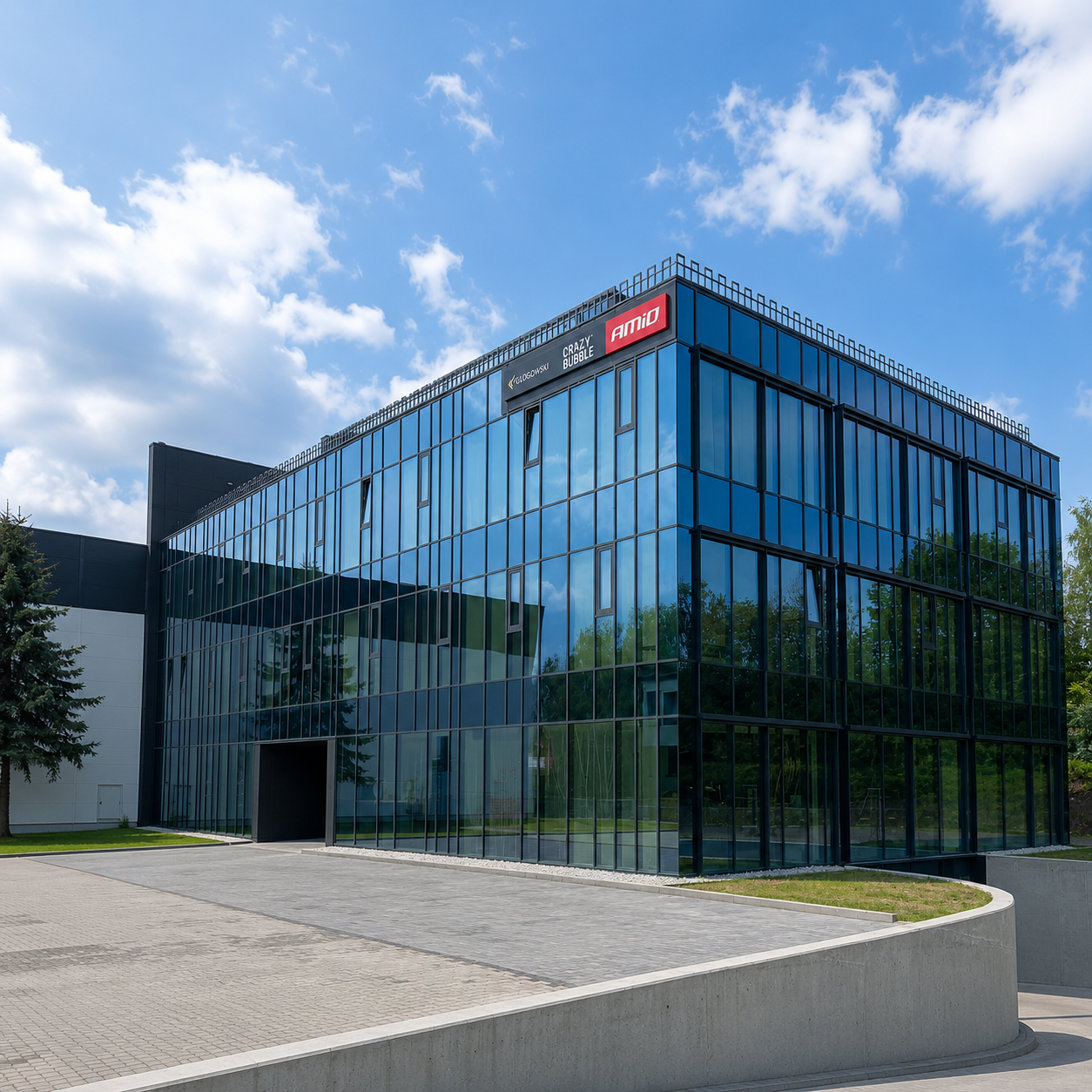

Grâce à un système spécifique de fixation du vitrage sur la structure, la façade présente une surface extérieure plane et homogène au design résolument contemporain.
Les espaces entre les vitrages sont remplis d’un silicone structurel haute performance assurant l’étanchéité tout en créant un joint fin et élégant.
L’absence de couvre-joints extérieurs renforce encore le caractère minimaliste de la façade.
Cette version spécifique du système a été conçue pour les bâtiments nécessitant des performances élevées en matière de protection incendie.
Elle permet la réalisation de façades vitrées planes avec des classes de résistance au feu EI 30 et EI 60 ainsi que de verrières de toiture classées REI 20 et REI 45.
La résistance au feu est assurée par des inserts coupe-feu Pelitherm intégrés dans une structure métallique ainsi que par un joint central intumescent qui se dilate sous l’effet de la chaleur.

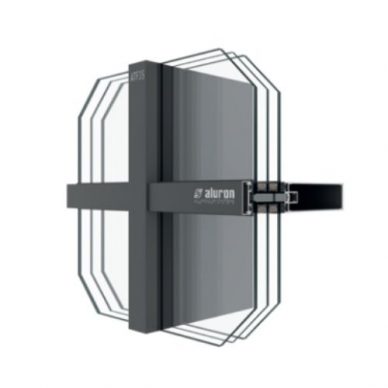

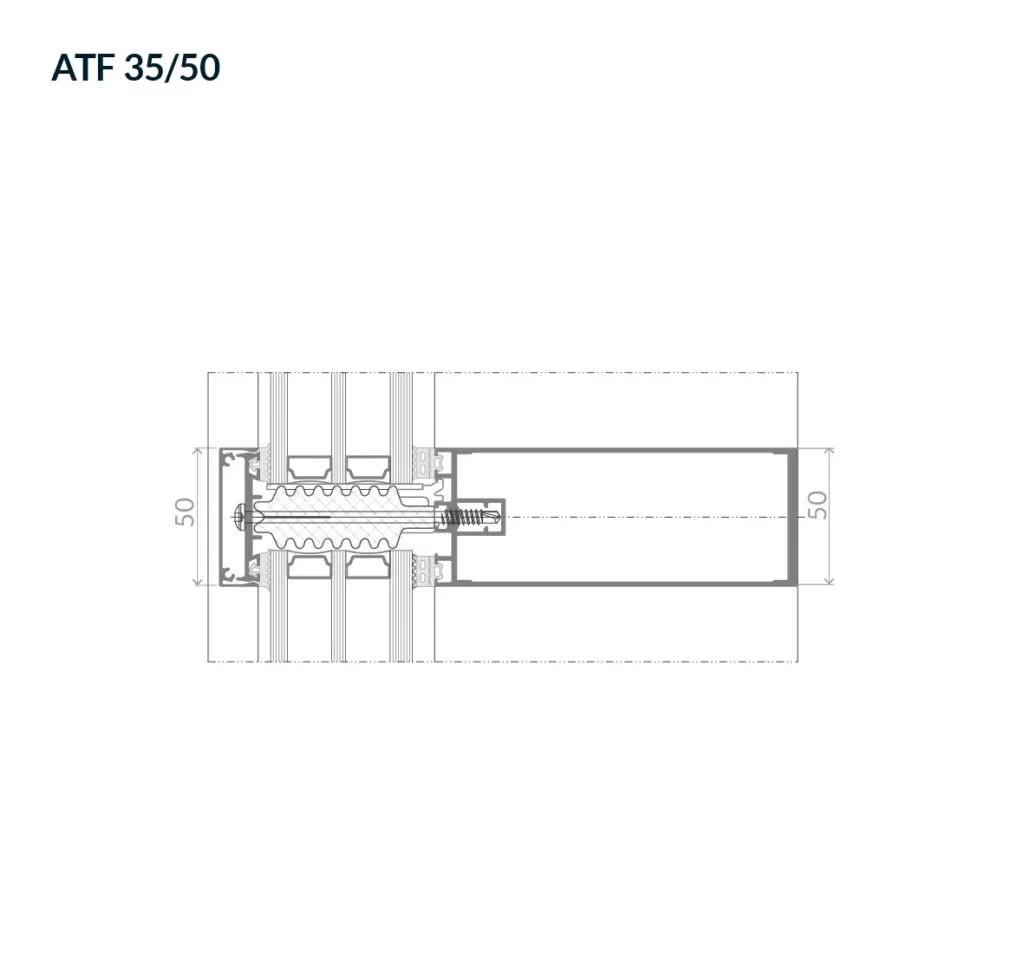

ATF 35 est un système léger de façade poteau-traverse développé pour l’architecture contemporaine privilégiant les grandes surfaces vitrées et la réduction maximale des éléments aluminium visibles.
Il convient parfaitement aux projets haut de gamme tels que les résidences privées ou les immeubles résidentiels de prestige.
Grâce à des profilés de poteaux et traverses particulièrement fins, d’une largeur visible de seulement 35 mm, le système permet de créer l’effet d’une façade légère, presque entièrement vitrée.
Cette solution est également parfaitement compatible avec les portes levantes-coulissantes minimalistes Aluron AS 178HS ULTRA, permettant de concevoir des ensembles architecturaux cohérents et élégants.
Nous offrons une garantie de 5 ans sur les portes et fenêtres en aluminium offertes par ProfilNET. Un aspect très important de la qualité des fenêtres et des portes est leur montage. Notre équipe de montage assure une pose selon les normes les plus élevées.
Pour que la garantie soit reconnue, nous vous encourageons à lire les termes et conditions de la carte de garantie. La pose de fenêtres doit se dérouler conformément aux règles de montage de ProfilNET et subir une inspection approfondie pour l’utilisation et la maintenance.
